礦用振動篩

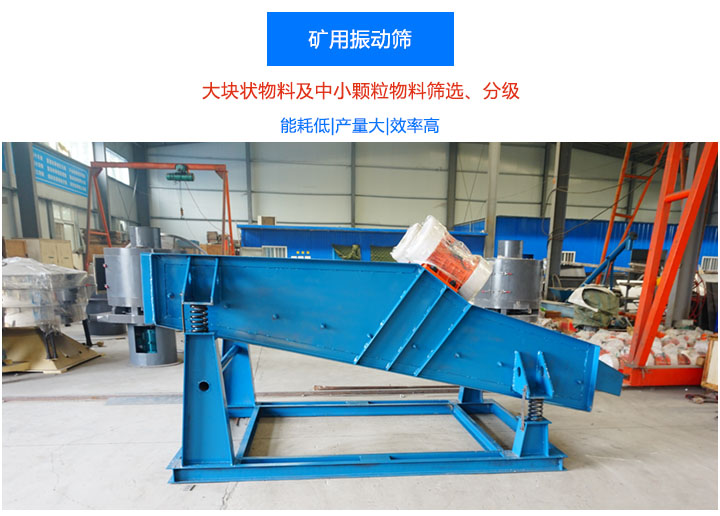

礦用振動篩設備使用現場

礦用振動篩介紹

ZSG礦用振動篩是一種新型、高效的篩分設備，主要用于大塊物料及中小顆粒物料的篩分行業，尤其在冶金行業用圖廣泛，是高爐槽下、選礦廠常用的篩分機械。ZSG礦用振動篩體積小、重量輕，耗能低、便于安裝及工藝布置，振動電機作振動源，橡膠彈簧支撐并隔振，處理量大。

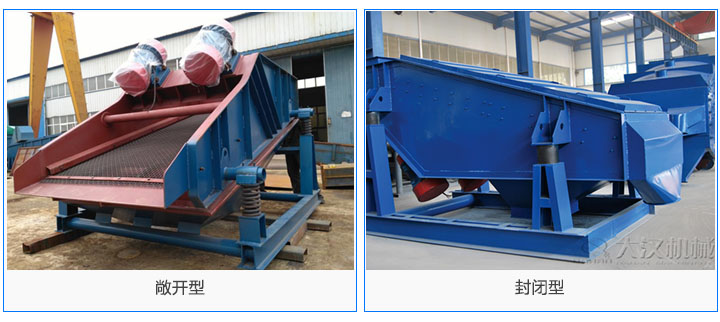

礦用振動篩分類

敞開型：為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

封閉型：為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

礦用振動篩工作原理

ZSG系列礦用重型振動篩是利用振動電機或普通電機外拖動或自振源驅動 ，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。

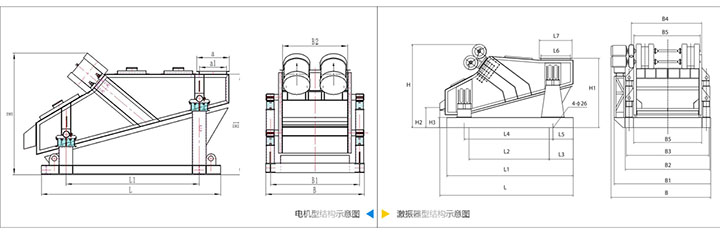

礦用振動篩圖紙

礦用振動篩技術參數

礦用振動篩特點

（1）ZSG系列礦用重型振動篩在工作時采用振動電機作為激振源，調節振動電機激振力的大小，以此改變篩機的振幅。減振系統有橡膠彈簧、支承座等組成。

（2）該系列直線振動篩的動力裝置有兩種驅動形式，一是振動電機直接驅動，二是普通電機通過聯軸器帶動激振器間接驅動。以此來滿足不同環境需要。

（3）ZSG礦用振動篩機為雙振動電機驅動，當兩臺電機作同步反向旋轉時，其偏心塊所產生的振動力在平行電機軸線的方向相互抵消，同時在垂直于電機軸線的方向疊為一合力，因此篩體的運動軌跡為一直線。

（4）振動源(核心部件)采用WADS系列雙軸振動器，兩臺電動機通過軟性聯軸器帶動做反向旋轉，電動機固定在支架上，不參與篩體的振動，因此可以有效延長動力部分的使用壽命。

（5）篩體各部均為軋制鋼板型材焊接而成(部分組件為高強度螺栓連接），整體鋼度好，設備工作時牢固可靠。

（7）篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有單層結構也可多層布置，可滿足不同篩分作業要求。

（8）篩網部分有金屬絲編織方孔篩網或鋼板網、焊接網、也可按用戶要求采用奇特類型篩網。

（9）篩體(振動部分)由彈簧支撐于座架下，隔振效果較好。

（10）此系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

礦用振動篩應用行業

礦用振動篩大多會被用在冶金、煤炭、礦山、化工、醫藥、磨料、糧食等行業的篩分，那么對于他的篩分產量來說，也是非常客觀的，畢竟型號不同產量不同，不同的型號篩面面積與處理量不同，相對應的產出量也就不同，篩面面積影響單次篩分進料多少以及單次篩分量的多少，進而影響產出量，而處理量的大小直接影響單次產出量
