直線振動篩

直線振動篩是一種常用的篩選設備，通常用于對物料進行篩分和分級。它采用直線振動方式，通過振動電機產生的振動力，使篩面上的物料在篩孔中進行運動，實現物料的分離。直線振動篩具有結構簡單、運行穩定、篩分效率高的特點，廣泛應用于化工、食品、醫藥等行業中對物料的篩選工藝。

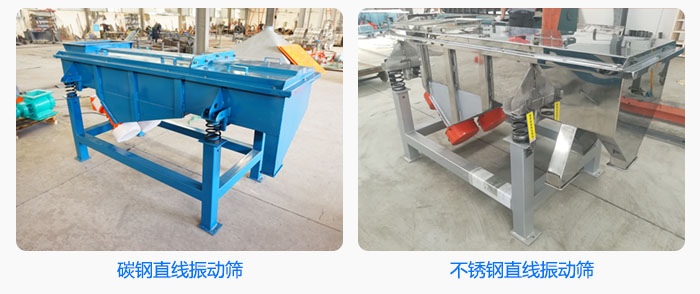

直線振動篩適用于粒度在0.074-5mm，含水量小于7%的無粘性干式粉狀和顆粒物料，可根據物料選擇碳鋼或不銹鋼材質，直線振動篩可分為單層或多層篩，通過合理匹配篩網以達到一次同時篩選出2-7種不同規格的成品。大漢直線振動篩外形尺寸、出料口排料方形可以根據用戶現場配置。

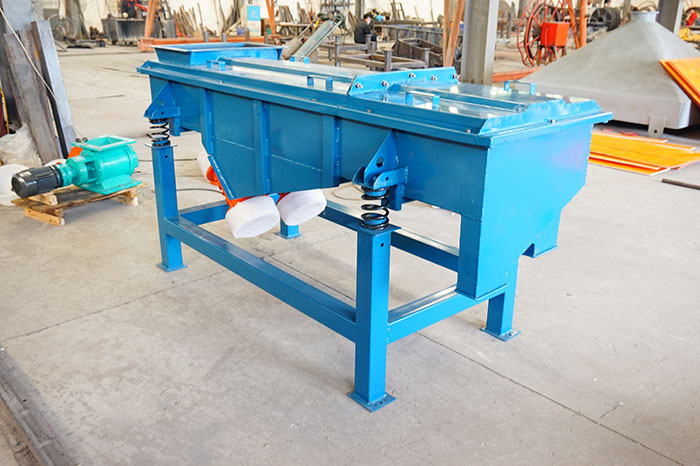

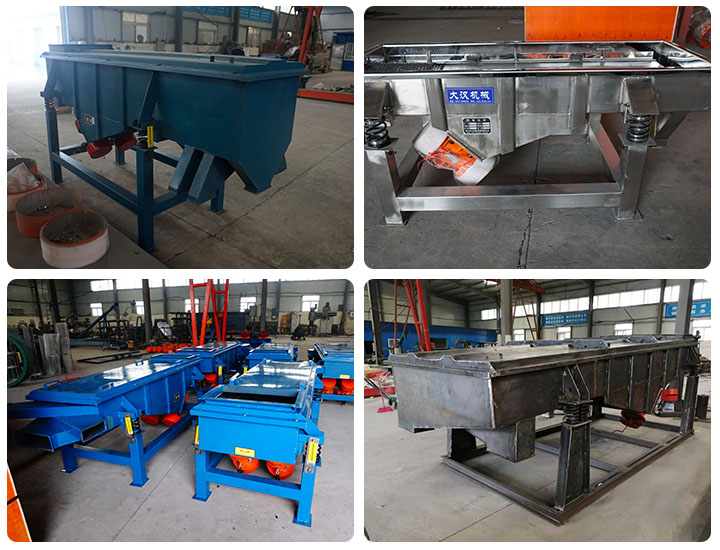

直線振動篩圖片

DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm.。

直線振動篩是一種高效的篩分設備，具有以下特點：

篩分范圍廣：適用于20-400目的顆粒篩分，產能高達每小時20噸，滿足不同生產需求。

雙電機設計：配備雙電機，垂直安裝，實現適當?shù)恼駝恿髁俊ｋp電機布置使篩框垂直于電機直線運動和振動，推動超大顆粒向前推進。

多種粒度分級：可將產品分成2、3、4、5、6或7種不同粒度，靈活滿足不同顆粒大小的篩分需求。

可調式振動電機：配有可調式振動電機，可根據設置調節速度和振動水平，幫助實現不同的篩分效果。

全封閉結構：設有全封閉結構，有效防止粉塵溢散，改善工作環境，保護操作人員健康，提高生產場所的整體清潔度。

型號	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公稱尺寸	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度<(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
篩面傾角	0°-7°	0°-7°	0°-7°	0°-7°	0°-7°	0°-7°
振幅	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5
層數	1--6	1--6	1--6	1--6	1--6	1--6
功率<(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1

D----------------------------------電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF---------------------------------篩分機

1030-------------------------------篩面尺寸（1000mm寬x3000mm長)

1----------------------------------一層(一層篩網二個出料口)

S---------------------------------（304不銹鋼）鋼板材質

物料從給料機均勻地進入直線振動篩的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒.

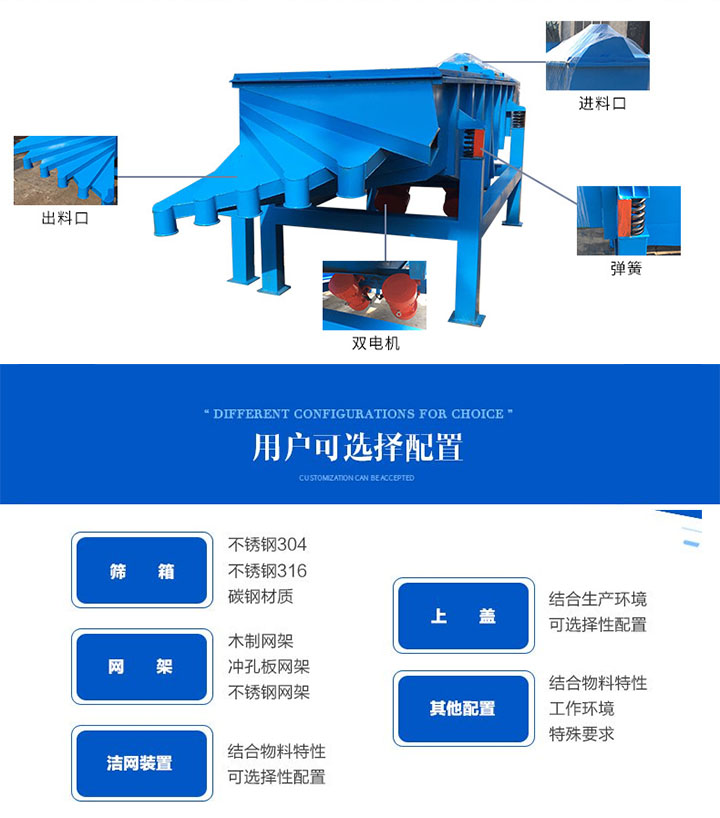

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

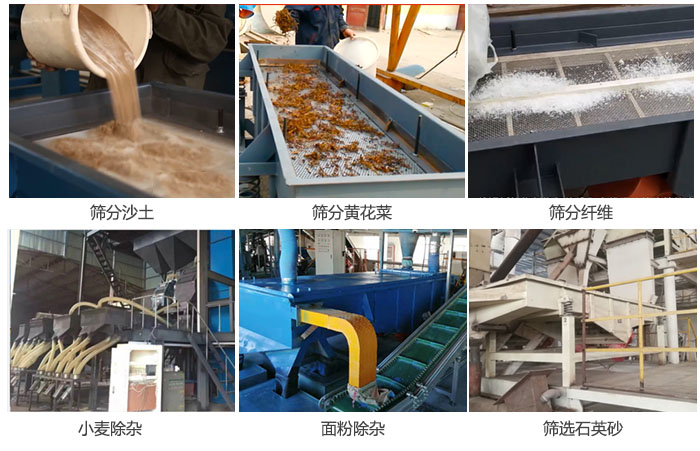

直線振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。直線振動篩在這些行業中起著關鍵作用，下面詳細介紹這些行業領域：

化工行業：直線振動篩用于化工原料、顆粒、顏料、樹脂等物料的篩分和分級。

食品行業：直線振動篩廣泛應用于食品加工過程中，如面粉、淀粉、糖粉等食品原料的篩分。

塑料行業：直線振動篩用于顆粒塑料、色母粒等原料的篩分，確保產品質量和顆粒均勻性。

醫藥行業：直線振動篩在藥品生產過程中，用于藥粉、顆粒等物料的篩分和分級。

冶金行業：直線振動篩用于冶金原料、金屬粉末等的篩分，保證生產過程的精確度和效率。

玻璃行業：直線振動篩在玻璃制造過程中，用于玻璃原料的篩分和分級，提高產品質量。

建材行業：直線振動篩常用于水泥、石灰、石英砂等建材原料的篩分和分級。

糧食行業：直線振動篩直線振動篩用于谷物、米粉等糧食原料的篩分，保證食品加工的質量。

化肥行業：在化肥生產中，直線振動篩用于化肥原料、顆粒的篩分和分級，確保產品質量。

磨料和陶瓷行業：直線振動篩用于磨料、陶瓷原料的篩分，提高產品的粒度均勻性和質量。

客戶案例

直線振動篩應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗�，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新直線振動篩安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，直線振動篩在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到好的篩分效果。

6、直線振動篩在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。

生產廠家

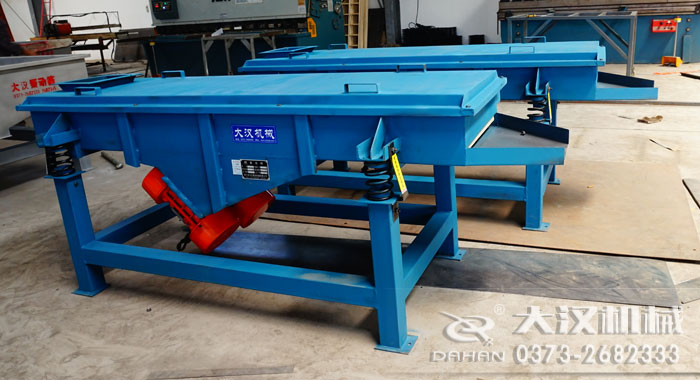

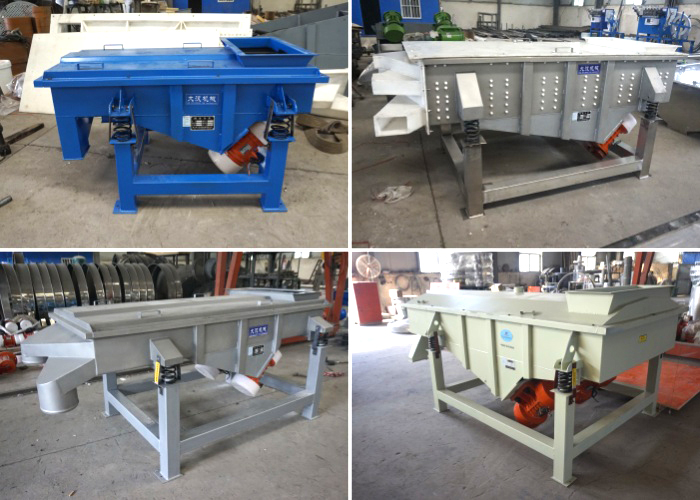

新鄉大漢振動機械有限公司位于河南省新鄉市，是一家專業生產直線振動篩的知名企業。作為直線振動篩的生產廠家，新鄉大漢致力于提供高質量、高效率的篩分設備，滿足客戶的不同需求。大漢直線振動篩采用優質材料和精密加工工藝，具有結構簡單、篩分效率高、能耗低等特點，廣泛應用于礦山、化工、食品、醫藥等行業。廠家提供多種規格和型號的振動篩，常見型號有DZSF-520、DZSF-525、DZSF-530、DZSF-020等，且都是現貨提供，廠家可根據客戶需求進行定制化設計，滿足不同的篩分要求。廠家還提供全方位的售前咨詢和售后服務，確保客戶在購買、安裝和使用過程中得到及時的支持和幫助。
